레독스 플로우 배터리 순환시스템 구성

레독스 플로우 배터리 연구설비를 구현하기 위하여 물탱크를 이용하여 구성하였습니다.

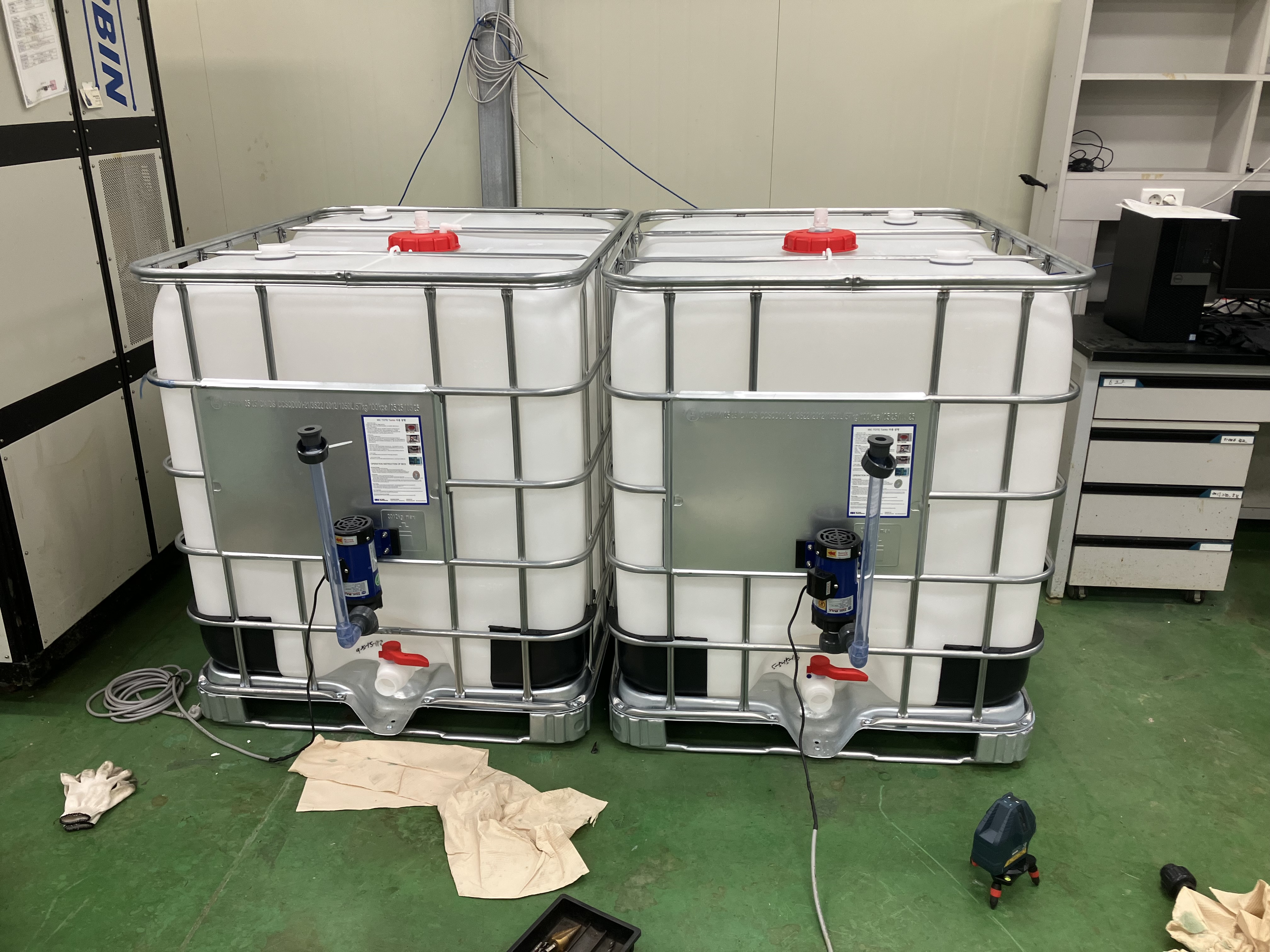

아래 사진은 물탱크에 펌프를 설치하고 있는 사진입니다. 모든 흐름이 눈으로 확인 할 수 있도록 PVC는 투명재질로 준비하였습니다.



레독스 플로우 배터리 받침대를 구성하여 받침대 하부에도 흐름을 제어할 수 있도록 밸브를 달아줍니다.

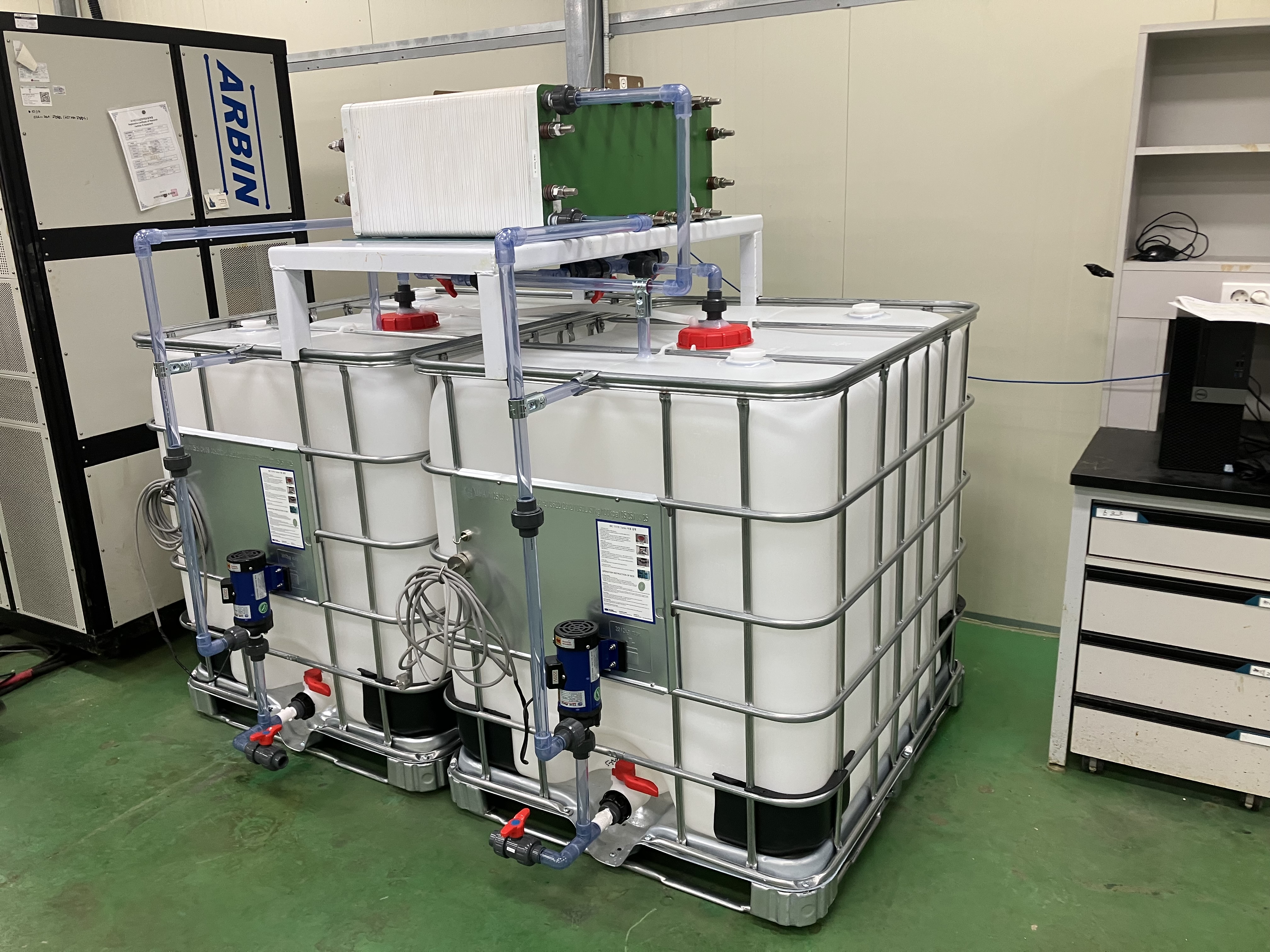

최종 제작이 완료된 사진입니다.
