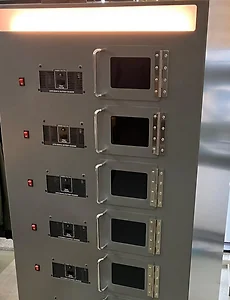

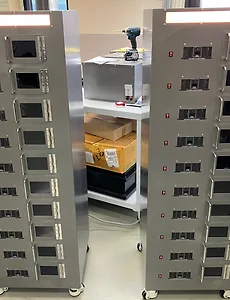

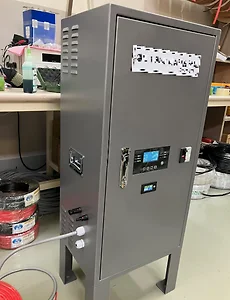

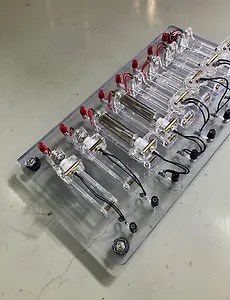

기술자료15 소형 배터리 충전 스테이션 BCS(Battery Charging Station) 제작 ver. 2 지난번 제작하였던 프로토타입에 이어, 작업 편리성 및 일부 내부 개선을 통한 2번째 제품입니다. 아직도 수정할 사항이 많고, 디자인적으로 부족한 점이 많은 것은 사실입니다. 아래는 Ver.2 를 제작하고 있는 사진입니다. 최종 완료된 배터리 충전 스테이션입니다. 총 10개의 소형 배터리를 동시에 충전할 수 있도록 구성하였습니다. 올해 포스팅은 이것으로 정리하고, 내년에 다른 새로운 포스팅으로 찾아뵙도록 하겠습니다. 감사합니다. 2024. 12. 27. 하이브리드 배터리 스테이션 이번 제작한 제품은 하이브리드 인버터와 배터리가 일체화된 제품입니다. 제품 설계가 완료되면 본체 케이스부터 제작을 진행합니다. 케이스가 정상적으로 잘 제작되었습니다. 하이브리드 배터리 스테이션에 들어갈 배터리팩도 하나 제작을 해줍니다. 하이브리드 인버터를 장착해줍니다. 제작된 배터리와 나머지 부품 결선작업을 진행해줍니다. 최종 제작완료되어 정상적으로 작동하는 모습입니다. 좌측에는 태양광 인입구와, AC 220V 입력 플러그가 있고, 정면에는 하이브리드 인버터 조작패널과 배터리 전원스위치 그리고 배터리 인디게이터가 있습니다. 하이브리드 배터리 스테이션의 우측편에는 출력 AC 220V 단자가 있습니다. 2024. 9. 21. 멀티플 배터리 셀 테스트 지그 연구소나 학교에서 범용적으로 사용하기 좋도록, 셀 시험용 지그를 제작하였습니다. 지난번 코인셀 지그는 코인셀만 장착이 가능한 모델이었습니다만, 이번 제작한 모델은 코인셀부터 21700 원통형 전지까지 시험이 가능한 모델입니다. 양극과 음극에 닿는 부분을 제외한 나머지 부분은 절연상의 이유로 모두 아크릴이나, PC를 사용하여 제작하였습니다. 아래는 제작하고 있는 과정입니다. 아래 사진은 CR2032 버튼셀과 21700 원통형셀을 장착한 사진입니다. 2024. 9. 21. 소형 배터리 충전 스테이션 BCS(Battery Charging Station) 제작 이번에는 배터리 충전 스테이션을 설계 제작하였습니다. 현재는 프로토타입이며 첫번째 프로토 타입을 거쳐 보완사항을 거치고 이후 2번째 제품을 설계할 예정입니다. 출장이 잦은 관계로 블로그 업데이트도 좀 느려지고, 내용을 자세히 올리는데 아무래도 어려움이 있네요.. 아래는 설계된 외함에 충전기와 배터리 도어등을 설치하고 있는 사진입니다. 총 10대의 전기자전거용 배터리를 충전할 수 있도록 하였습니다. 아래 사진은 뒤 판넬을 열고 작업을 마무리 하는 사진입니다. 최종 조립완료된 배터리 충전 스테이션입니다. 전원을 연결하고 뒤에 전원을 켜주면 상단에 LED가 들어오면서 사용준비가 되었음을 알리게 됩니다. 이부분에 고객사 스티커를 붙이면 될 듯합니다. 현재는 첫번째 프로토타입이라 제작 및 조립하는데 어려움.. 2023. 10. 9. 셀 밸런서 장비(셀 충방전기) 설비 구축 업체에서 샐 패킹사업을 준비하는 과정에서 필수적인 셀 충방전기(셀 밸런서 장비)를 구축하였습니다. 이를 구축하기 위해 전기/냉난방/작업대등 밑작업을 모두 진행하였으나, 이는 생략하였습니다. 총 납품된 수량은 셀 충방전기 36대이며, 한번에 288셀을 동시에 셀 밸런싱할 수 있는 용량입니다. 아래는 마지막 설치중 사진입니다. 최종 케이블과 통신여부까지 확인하여 작동여부는 확인하였습니다. 샘플을 토대로 셀 장비교육까지 2일간에 거쳐 모두 완료하였습니다. 2023. 10. 9. 18650 원통형 셀 실험용 장비구성 지난번 코인셀 전용 챔버와 시험장비/지그를 구성하여 제작 납품하였습니다. 이번에는 코인셀이 아닌 일반적으로 가장 흔하게 사용되는 18650 원통형 셀 실험장비를 구축하여 납품하였습니다. 아래사진은 학교에서 원활하게 챔버내에서 실험이 가능하도록 내부에 원통형 셀 지그를 16개 구축하고 있는 사진입니다. 충방전중에 변화하는 셀의 온도변화를 알아보기 위해 온도센서도 설치중에 있습니다. 최종 조립된 실험장비를 현장에 구축한 사진입니다. 챔버 왼쪽 상단에 부착된 것은 온도측정 장치이며, 최대 16개의 셀을 시험할 수 있기 때문에 동일하게 16개의 온도센서를 챔버내에 구축하였습니다. 2023. 4. 27. 코인셀 압착기 지난번 코인셀을 테스트하기 위한 여러 기자재를 납품하였던 적이 있습니다. 현재 연구소나 학교에서는 대부분 외산 제품을 사용하고 있고, 저도 사용을 해봤지만 여러 보완점 중에 부식이 가장 큰 문제입니다. 글로브박스내에서 코인셀을 제작함에 있어 코인셀 내부에 들어가는 전해액이 코인셀 압착기에 떨어지거나, 내부의 전해액흄에 의해 코인셀 압착기에 부식이 발생하며 이는 코인셀 제작에 아주 치명적입니다. (밀봉이 제대로 안되기 때문) 이에 3개월간 설계와 테스트를 거쳐 부식에 강하고 기존 사용상의 단점을 보완한 코인셀 압착기를 제작하였습니다. 아래는 최종 설계제작 완료된 제품 사진입니다. 코인셀 압착기와 충방전기 및 테스트지그까지 모두 공급이 가능하게 되었습니다. 정밀도가 요구되는 항목이라, 수백번 압착하면서 가장.. 2022. 12. 20. 코인셀 테스트 시험기 및 지그 일반적으로 배터리의 활물질이나 전해액등의 성능 시험을 하기 위해 코인셀을 학교나 연구기관에서 많이 사용합니다. 이에 코인셀 전용 테스터기와 코인셀 제작을 위한 하우징 공급 및 제작된 코인셀을 물려 테스트 하기 위한 지그를 제작하였습니다. 고객께서 CR2032 하우징이 필요하다고 하여, 테스트 할 수 있는 부품 1,000개를 제공하였습니다. 이에 추가하여 테스터기에 물려 원활한 시험을 할 수 있도록 지그를 제작하였습니다. 일반적인 항온 항습챔버에 고정하여 테스트 할 수 있도록 제작하였습니다. 아래는 코인셀 지그를 오븐에 장착하고, 코인셀을 테스트 할 수 있는 사이클러와 연동시켜 최종 조립하고 있는 사진입니다. 2022. 8. 8. BE-LFPA-70 단전지 안전성 테스트 성적서 2021. 6. 14. 이전 1 2 다음
